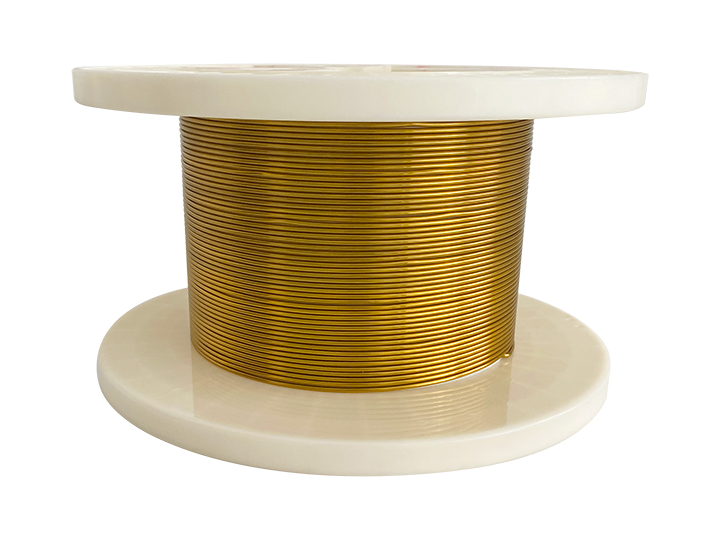

漆包圆线

漆包圆线是绕组线的主要品种之一，由导体和绝缘两部分组成，导体经拉丝退火后，再经过多次涂漆，烘焙而成。相比于漆包扁线，漆包圆线的制造工艺相对简单，质量稳定。其绝缘配方多变，产品种类众多，适合大批量生产。

+86 0510 80751788

详情介绍

产品介绍

漆包圆线是绕组线的主要品种之一，应用于配电变压器、发电机、电感线圈绕组及各种电气设备中。
为提高频电机、变频电机及牵引电机绕组的耐电晕能力、耐冲击电压能力，可选用耐电晕漆包圆线。

产品特性

✶ 绝缘层薄
✶ 耐电压高
✶ 柔韧性好
✶ 表面光洁

技术参数

导体规格范围：
✶ 铜圆线导体尺寸：直径0.50～5.00mm
✶ 铝圆线导体尺寸：直径1.00～5.00mm
✶ 漆膜厚度：薄漆膜、厚漆膜或加厚漆膜

产品类型

✶ 热级120 缩醛漆包圆线
✶ 热级155/180 改性聚酯/聚酯亚胺漆包圆线
✶ 热级200 聚酯亚胺/聚酰胺酰亚胺漆包圆线
✶ 热级220 聚酰胺酰亚胺漆包圆线
✶ 热级240 芳族聚酰亚胺漆包圆线
✶ 热级200/220 耐电晕漆包圆线

规格说明书

导体标称直径（mm） Nominal diameter of conductor	导体公差（mm） Tolerance	双边最小漆膜厚度（mm） Min coating thickness 2 sides			最大外径尺寸（mm） Max overall diameter
导体标称直径（mm） Nominal diameter of conductor	导体公差（mm） Tolerance	1级	2级	3级	1级	2级	3级
0.500	0.005	0.024	0.045	0.067	0.544	0.566	0.587
0.530	0.006	0.025	0.047	0.071	0.576	0.600	0.623
0.600	0.006	0.027	0.005	0.075	0.649	0.674	0.698
0.630	0.006	0.027	0.005	0.075	0.679	0.704	0.728
0.670	0.007	0.028	0.053	0.080	0.722	0.749	0.774
0.710	0.007	0.028	0.053	0.080	0.762	0.789	0.814
0.750	0.008	0.030	0.056	0.085	0.805	0.834	0.861
0.800	0.008	0.030	0.056	0.085	0.855	0.884	0.911
0.850	0.009	0.032	0.060	0.090	0.909	0.939	0.968
0.900	0.009	0.032	0.060	0.090	0.959	0.989	1.018
0.950	0.010	0.034	0.063	0.095	1.012	1.044	1.074
1.000	0.010	0.034	0.063	0.095	1.062	1.094	1.124
1.060	0.010	0.034	0.065	0.098	1.124	1.157	1.188
1.120	0.011	0.034	0.065	0.098	1.184	1.217	1.248
1.180	0.012	0.035	0.067	0.100	1.246	1.279	1.311
1.250	0.013	0.035	0.067	0.100	1.316	1.349	1.381
1.320	0.013	0.036	0.069	0.103	1.388	1.422	1.455
1,400	0.014	0.036	0.069	0.103	1.468	1.502	1.535
1.500	0.015	0.038	0.071	0.107	1.570	1.606	1.640
1.600	0.016	0.038	0.074	0.107	1.670	1.706	1.740
1.700	0.017	0.039	0.073	0.110	1.772	1.809	1.844
1.800	0.018	0.039	0.073	0.110	1.872	1.909	1.944
1.900	0.019	0.040	0.075	0.113	1.974	2.012	2.048
2.000	0.020	0.040	0.075	0.113	2.074	2.112	2.148
2.120	0.021	0.041	0.077	0.116	2.196	2.235	2.272
2.240	0.022	0.041	0.077	0.116	2.316	2.355	2.392
2.360	0.024	0.042	0.079	0.119	2.438	2.478	2.516
2.500	0.025	0.042	0.079	0.119	2.578	2.618	2.656
2.650	0.027	0.043	0.081	0.123	2.730	2.772	2.811
2.800	0.028	0.043	0.081	0.122	2.880	2.922	2.961
3.000	0.030	0.045	0.084	0.127	3.083	3.126	3.166
3.150	0.032	0.045	0.084	0.177	3.233	3.276	3.316
3.350	0.034	0.046	0.086	0.130	3.435	3.479	3.521
3.550	0.036	0.046	0.086	0.130	3.635	3.679	3.721
3.750	0.038	0.047	0.089	0.134	3.838	3.883	3.926
4.000	0.040	0.047	0.089	0.134	4.088	4.133	4.176
4.250	0.043	0.049	0.092	0.138	4.341	4.387	4.431
4.500	0.045	0.049	0.092	0.138	4.591	4.637	4.681
4.750	0.048	0.050	0.094	0.142	4.843	4.891	4.936
5.000	0.050	0.050	0.094	0.142	5.093	5.141	5.186

注1：需要规定最小外径时，以最小漆膜厚度来计算
注2：对于导体标称直径的中间尺寸，应取下一个导体标称直径对应的最小漆膜厚度。

漆包铝圆线规格说明书

导体标称直径（mm） Nominal diameter of conductor	导体公差（mm） Tolerance	双边最小漆膜厚度（mm） Min coating thickness 2 sides			最大外径尺寸（mm） Max overall diameter
导体标称直径（mm） Nominal diameter of conductor	导体公差（mm） Tolerance	1级	2级	3级	1级	2级	3级
1.00	0.01	0.034	0.063	0.095	1.062	1.094	1.124
1.06	0.011	0.034	0.065	0.098	1.124	1.157	1.188
1.12	0.011	0.034	0.065	0.098	1.184	1.217	1.248
1.25	0.013	0.035	0.067	0.100	1.316	1.349	1.381
1.32	0.013	0.036	0.069	0.103	1.388	1.422	1.455
1.40	0.014	0.036	0.069	0.103	1.468	1.502	1.535
1.50	0.015	0.038	0.071	0.107	1.570	1.606	1.640
1.60	0.016	0.038	0.071	0.107	1.67	1.706	1.74
1.70	0.017	0.039	0.073	0.11	1.772	1.809	1.844
1.80	0.018	0.039	0.073	0.110	1.872	1.909	1.944
1.90	0.019	0.040	0.075	0.113	1.974	2.012	2.048
2.00	0.02	0.040	0.075	0.113	2.074	2.112	2.148
2.12	0.021	0.041	0.077	0.116	2.196	2.235	2.272
2.24	0.022	0.041	0.077	0.116	2.316	2.355	2.392
2.36	0.024	0.042	0.079	0.119	2.438	2.478	2.516
2.50	0.025	0.042	0.079	0.119	2.578	2.618	2.656
2.65	0.027	0.043	0.081	0.123	2.73	2.772	2.811
2.80	0.028	0.043	0.081	0.123	2.88	2.922	2.961
3.00	0.03	0.045	0.084	0.127	3.083	3.126	3.166
3.15	0.032	0.045	0.084	0.127	3.233	3.276	3.316
3.35	0.034	0.046	0.086	0.130	3.435	3.479	3.521
3.55	0.036	0.046	0.086	0.130	3.635	3.679	3.721
3.75	0.038	0.047	0.089	0.134	3.838	3.883	3.926
4.00	0.04	0.047	0.089	0.134	4.088	4.133	4.176
4.25	0.043	0.049	0.092	0.138	4.341	4.387	4.431
4.50	0.045	0.049	0.092	0.138	4.591	4.637	4.681
4.75	0.048	0.05	0.094	0.142	4.843	4.891	4.936
5.00	0.05	0.05	0.094	0.142	5.093	5.141	5.186

注1：需要规定最小外径时，以最小漆膜厚度来计算
注2：对于导体标称直径的中间尺寸，应取下一个导体标称直径对应的最小漆膜厚度。
